機床規格

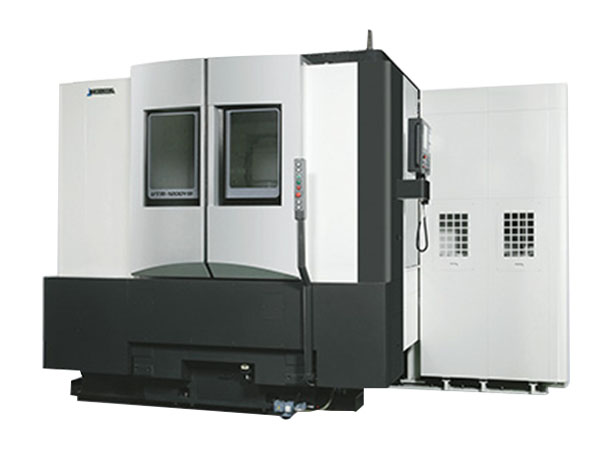

| 機種 | 單位 | VTM-80YB | |
|---|---|---|---|
| 容量能力 | 大加工直徑 | mm | ?800 |
| 大搖擺直徑 | mm | ?1,010 | |
| 大加工長度 | mm | 1,135 | |
| 工作臺直徑 | mm | ?800 | |
| 大卡盤尺寸 | mm | ?900 | |
| 大工件承載重量 | kg | 1,500（含卡盤） | |
| 移動量 | X軸移動量 | mm | 1,120 |
| Y軸移動量 | mm | 710（±355） | |
| Z軸移動量 | mm | 1,135 | |
| C軸移動量 | 度 | 360 | |
| C軸小設定單位 | 度 | 0.001 | |
| B軸移動量 | 度 | 90°［NC分度時120°］ | |
| B軸分度角度 | 度 | 5°毎［NC分度］ | |
| 車削主軸 | 主軸轉速 | min-1 | 8～800（高速） |
| 主軸變速檔數 | 無級×2 | ||
| 主軸端形狀 | JIS A2-11 | ||
| 主軸軸承內徑 | mm | ?200 | |
| 主軸孔的貫通孔徑 | mm | ?110 | |
| 主軸孔的直徑／錐度 | ?115／1/20 | ||
| 從地面至主軸端面的高度 | mm | 1,150 | |
| 主軸支承方法 | 通過滾柱軸承的2點支撐 | ||
| 刀架 (回轉刀具主軸) | 刀架型號 | ATC單刀 | |
| 標準使用車刀 | mm | □25、□32 | |
| 鏜桿直徑 | mm | ?40、?50 | |
| 回轉刀具主軸 | 主軸高轉速 | min-1 | 4,000［6,000 B軸NC時］ |
| 主軸的變速級數 | 無級 | ||
| 主軸形狀 | BT50（BIG-PLUS） | ||
| 主軸前部的軸徑 | mm | ?90 | |
| 刀具更換 | 刀柄形式 | BT50 | |
| 牽引螺栓 | P50T-2 | ||
| 多把數(刀庫存放數) | 把 | 36［60、120］ | |
| 刀具大直徑 | mm | 170（無鄰接刀具300） | |
| 大刀具長度(通過量規線測量) | mm | 500 | |
| 單一大刀具重量 | kg | 30［40］ | |
| 進給軸 | 切削進給速度 X?Y?Z | mm/rev | 0.001～500.000 |
| 快速進給速度 X軸 | m/min | 24 | |
| 快速進給速度 Y軸 | m/min | 24 | |
| 快速進給速度 Z軸 | m/min | 20 | |
| 快速進給速度 C軸 | min-1 | 20 | |
| 電機 | 車削主軸電機 | kW | OSP：VAC30/22（30分/連續） FANUC：AC30/22（30分/連續） |
| 回轉刀具電機 | kW | AC18.5/15 | |
| X軸電機 | kW | OSP：BL4.6 FANUC：AC6 | |
| Y軸電機 | kW | OSP：BL4.6 FANUC：AC7 | |
| Z軸電機 | kW | OSP：BL4.6 FANUC：AC6 | |
| 機械尺寸 | 所需要地面積(寬度×長) | mm | 4,885×4,870 |
| 機床高度 | mm | 4,245 | |
| 制品重量 | kg | 23,000 | |
| 數控裝置 | OSP-P3000SA、FANUC 31i-B | ||
［?。荩禾厥庖?guī)格
