機床規格

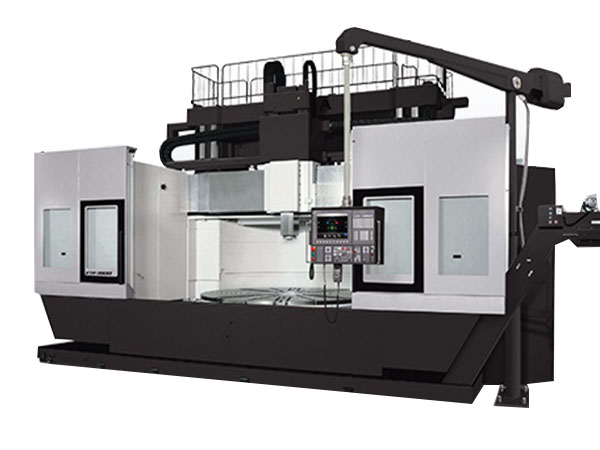

| 機型 | VTR-160A | VTR-350A | ||
|---|---|---|---|---|
| 容量能力 | 大旋轉直徑 | mm | ?1,600 | ?3,500 |
| 大車削長度(高度) | mm | 1,250［1,600］ | 1,600［2,000、2,400］ | |
| 工作臺承載重量 | kg | 10,000 | 20,000 | |
| 從地面到工作臺上面的 高度(標準工作臺時) | mm | 900 | 1,190 | |
| 工作臺直徑 | mm | ?1,250 | ?3,000 | |
| 移動量 | X軸移動量 | mm | 1,130［1,840※1］（加工用）＋ 600（ATC交換用） | 2,100［3,850※1］（加工用）＋ 680（ATC交換用） |
| Z軸移動量 | mm | 900［1,250］ | 1,250［1,500］ | |
| W軸移動量 | mm | 600［800］ | 800［1,000、1,200］※2 | |
| C軸移動量 | 度 | 360（最小控制角度 0.001） | ||
| 從工作臺上面到旋轉刀具 主軸端面的距離 | mm | 0～1,455［0～1,805］ | 0～1,820［0～2,220、0～2,620］ | |
| 工作臺(車削主軸) | 轉速 | min-1 | 1～400 | 1～160 |
| 變速檔數 | 自動2級 | |||
| 扭矩(30分/連續) | N?m | 17,100/14,000［28,500/22,800］ | 42,500/34,800 | |
| 回轉刀具主軸 | 轉速 | min-1 | 30～3,000［45～4,500］ | |
| 變速檔數 | 無級 | |||
| 扭矩 | N?m | 230/190（30分/連續）［380/300/250（3分/10分/連續）］ | ||
| 刀柄形式 | BT50［BIG-PLUS?］ | |||
| 拉釘形式 | MAS2 | |||
| 刀具 | 車削用車刀 | mm | □32 | |
| 刀具容納把數 | 把 | 23［35］＋保護環 1 | ||
| 進給軸 | 快速進給速度(X、Z軸) | m/min | X：20［15※3］、Z：20 | |
| 快速進給速度(C軸) | min-1 | 5 | 2 | |
| 快速進給速度(W軸) | m/min | 0.4 | 1 | |
| 電機 | 工作臺電機(30分?連續) | kW | 45/37［75/60］ | 55/45 |
| 旋轉刀具主軸電機 | kW | 18.5/15（30分/連續）［30/24/20（3分/10分/連續）］ | ||
| 機床尺寸 | 機床高度 | mm | 5,000［6,000］ | 6,300［6,500、7,250］ |
| 占地面積 | mm×mm | 6,550×3,693 | 8,615×5,374 | |
| 機床重量 | kg | 22,000 | 43,000 | |
| 大切削力 | N | 30,000 | ||
| 標準電源容量 | kVA | 80 | 95 | |
| 標準空氣流量 | L/min | 700 | ||
| 數控裝置 | OSP-P300SA | |||
［?。荩禾厥庖?guī)格
※1：機內工件測量（直徑測量）規格的移動量
※2：36把刀庫規格時 ：650 [875,1050]（W軸移動量將受到部分限制）
※3：機內工件測量，直徑測量規格時，X軸的快速進給速度限制在15m/min
