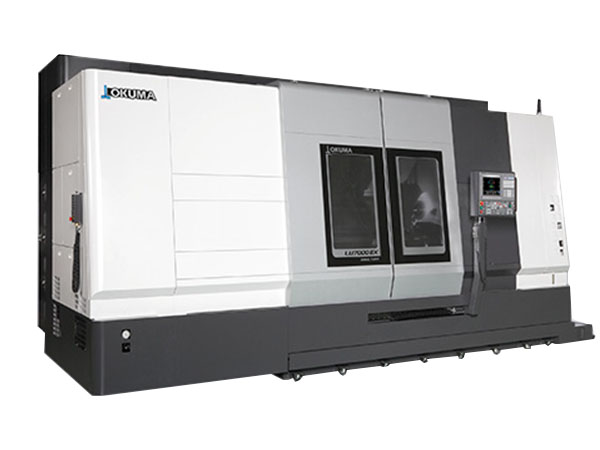

面向大型工件的強力型雙刀架
依靠強力加工提高生產效率
可實現大加工直徑?900mm、大工件重量11,000kg (特殊規格) 的大型工件加工的雙刀架車床。提供了高剛性、大功率主軸(45kW、55kW、75kW) 配置，即使上下刀塔同步使用進行重切削也能保證穩定加工。同時，采用Thermo-Friendly Concept功能，實現高水準尺寸穩定性。
?375 B15主軸
種類豐富的配置，可應對各種類型的工件
提供4種主軸通孔直徑和5種中心間距的尺寸配置。提供旋轉刀具主軸、自移式尾座，以及實現了凸出1,200mm內徑加工的超長鏜桿規格等，可應對各式各樣類型的加工。依托OKUMA智能化技術“Machining Navi T-g螺紋切削”，實現大限度抑制振刀的精密螺紋加工。
自行式尾座（特殊規格）
機床規格
| 機種 | 單位 | LU7000 EX (L) | LU7000 EX (M) | ||||
|---|---|---|---|---|---|---|---|
| 2SC×2000 | |||||||
| 能力、容量 | 床身上回轉直徑 | 上/下刀架 | mm | ?1,200※1 | |||
| 托板上回轉直徑 | 上/下刀架 | mm | ?770/?780 | ||||
| 大加工直徑 | 上/下刀架 | mm | ?900/?670 | ?900/?670（L徑向） | |||
| 大加工長度 | mm | 2,000 | |||||
| 大工件重量 （含卡盤） | 單邊支撐 | kg | B08：1,850［ B12：4,000、B15：4,000、B22：11,000］（L/D=1.0時※2） B08：1,300［ B12：2,900、B15：2,900、B22：8,000］（L/D=2.5時※2） | ||||
| 移動量 | X軸移動量 | 上/下刀架 | mm | 505/390 | |||
| Z軸移動量 | 上/下刀架 | mm | 2,150/2,150 | ||||
| C軸控制角度 | 度 | - | 360°（最小制御角度0.001°） | ||||
| 主軸 | 主軸轉速 | min-1 | B08：10～1,500［ B12：8～750、B15：5～500、B22：5～350］ | ||||
| 主軸變速檔數 | B08：自動4級（齒輪4級）［ B12?B15?B22：自動2級（齒輪2級）］ | ||||||
| 主軸扭矩 （30分/連續） | B08 | N?m | 45kW：9,511/7,820［55kW：10,146/9,511、75kW：10,146/10,146］ | ||||
| B12 | N?m | 45kW：8,189/6,733［55kW：10,009/8,189、75kW：10,919/10,919］ | |||||
| B15 | N?m | 45kW：8,595/7,067［55kW：10,505/8,595、75kW：10,505/10,505］ | |||||
| B22 | N?m | 45kW：8,883/7,304［55kW：10,857/8,883、75kW：11,567/11,567］ | |||||
| 主軸端形狀 | B08：JIS A2-15［ B12：JIS A2-20、B15：JIS A2-20、B22：?725平面］ | ||||||
| 主軸通孔直徑 | mm | B08：?200［ B12：?320、B15：?375、B22：?560］ | |||||
| 主軸軸承內徑 | mm | B08：?280［ B12：?440、B15：?480、B22：?700］ | |||||
| 刀架 | 刀架型式 | 上/下刀架 | V12/V10 | 復合V12徑向/V10（L徑向） | |||
| 刀具安裝把數 | 上/下刀架 | 12把/10把 | L,M公用：12把/L：10把 | ||||
| 外徑車刀刀柄尺寸 | mm | □40 | |||||
| 內徑刀柄直徑 | mm | ?63 | |||||
| 旋轉刀具 | 旋轉刀具主軸轉速 | min-1 | - | 40～3,500 | |||
| 旋轉刀具主軸變速檔數 | - | 無級 | |||||
| 快速進給速度 | 快速進給速度 | X、Z軸 | m/min | X：20、Z：20 | |||
| 快速進給速度 | C軸 | min-1 | - | 50 | |||
| 切削進給速度 | X、Z軸 | mm/rev | 0.001～1,000.000 | ||||
| 尾架 | 尾架套筒直徑 | mm | ?180 | ||||
| 尾架套筒錐孔形式 | MT.No.6（內置） | ||||||
| 尾架套筒移動量 | mm | 350 | |||||
| 尾座大推力 | kN | 26 | |||||
| 電機 | 主軸用（30分/連續） | kW | VAC45/37［VAC55/45、VAC75/60］ | ||||
| 旋轉刀具主軸用 | kW | - | VAC15/11（30分/連続） | ||||
| 進給軸用 | X軸 | kW | XA：5.2、XB：5.5 | ||||
| Z軸 | kW | ZA：7.3、ZB：7.3 | |||||
| 切削液用 | kW | 0.55/0.75×2臺 | |||||
| 機床尺寸 | 機床高度 | mm | 3,300 | ||||
| 占地面積(寬×長) （含油箱） | mm | 7,147×3,256 | |||||
| 機床重量 | kg | 35,000 | |||||
| 數控裝置 | OSP-P300LA | ||||||
［ ］： 特殊規格
※1 B08主軸規格是指，僅限距離主軸端30mm的范圍，直徑限制在?1,140mm。
※2 L：工件長度，D：工件直徑
