立式加工中心ACE CENTER MB-56VA/VB

2020-07-03 15:07:48
次
立式加工中心ACE CENTER MB-56VA/VB
詳細介紹：

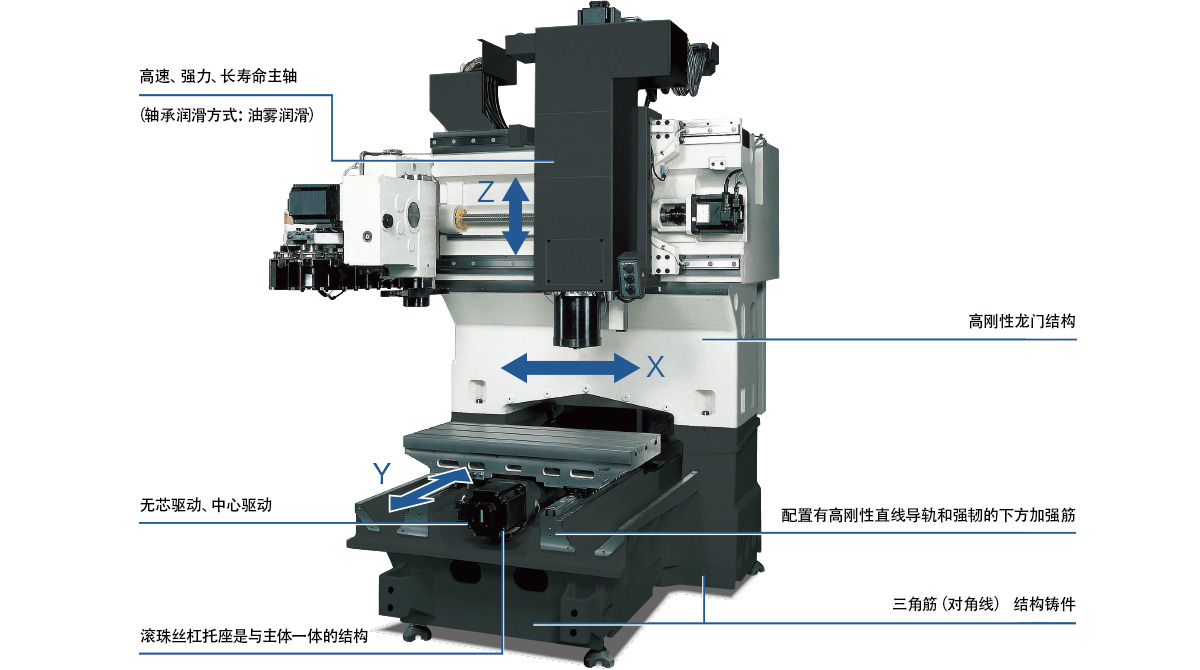

達到比預期更高的生產效率的高剛性結構

?應用三維計算機輔助設計（3D-CAD）和FEM有限元解析所開發的高剛性機床結構

?采用成熟的高剛性龍門式結構

?進給軸的軸承支座與機床形成一體結構

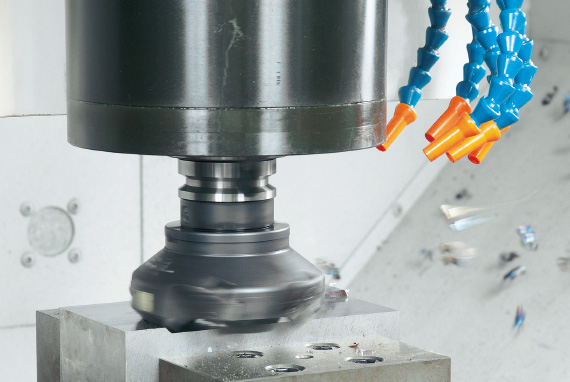

輕松駕馭重切削的強力主軸

切削能力    504cm3/min（面銑加工）

                  672cm3/min（側銑加工）

●8,000min-1（No.40）/6,000min-1（No.50）大功率主軸（標準規格）
刀具主軸轉速
min-1		切削速度
m/min		進給速度
mm/min		切削寬度
mm		切削深度
mm		切削量
cm3/min
?80面銑刀 8刃（金屬陶瓷）8952252,600562.5364
?20銑刀
7刃（硬質合金）		側面3,6602304,300420344
?50不重磨鉆頭1,000157150---
絲錐 M30P3.5318301,113--60%
（主軸負荷）

（工件材料：S45C）

●15,000min-1（No.40）廣域主軸（特殊規格）
刀具主軸轉速
min-1		切削速度
m/min		進給速度
mm/min		切削寬度
mm		切削深度
mm		切削量
cm3/min
?80面銑刀 8刃（金屬陶瓷）8952253,000563504
?20銑刀
7刃（硬質合金）		側面4,0002514,800720672
?63不重磨鉆頭720142108---
絲錐 M30P3.5318301,113--66%
（主軸負荷）

（工件材料：S45C）


●12,000min-1（No.50）廣域主軸（特殊規格）
刀具主軸轉速
min-1		切削速度
m/min		進給速度
mm/min		切削寬度
mm		切削深度
mm		切削量
cm3/min
?80面銑刀 8枚刃（金屬陶瓷）8952253,000563504
?20銑刀
7刃（硬質合金）		側面4,0002512,8001220672
?63不重磨鉆頭909180137---
絲錐 M36P410612424---

（工件材料：S45C）

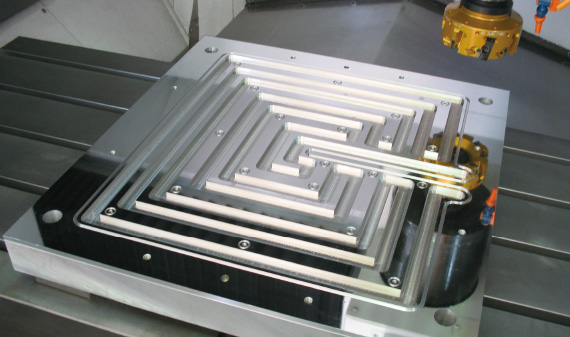

提高部件的加工質量

高精度加工

■平面度 3μm（實測值）

?加工機床：MB-66VA

?工件名稱：板（液晶顯示用零件）

?材料：A5052

?尺寸：560×600×60mm

?加工時間：50分

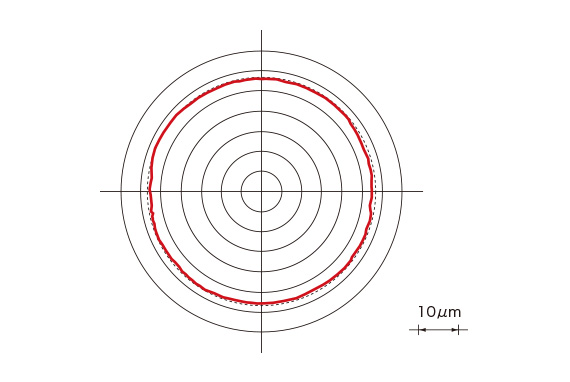

■圓度 1.65μm（實測值）

?加工機床：MB-56VA

?外徑：?150mm

?材料：Al

?主軸轉速：8,000min-1

?進給速度：2,000mm/min

定位精度

MB-46VA 位置光柵尺規格　實際示例(按照ISO230-2的測量方法)

■雙向定位精度

?X軸（全程 560mm）1.7μm

?Y軸（全程 460mm）2.4μm

?Z軸（全程 460mm）2.2μm

■雙向重復定位精度

?X軸（全程 560mm）1.0μm

?Y軸（全程 460mm）1.3μm

?Z軸（全程 460mm）1.0μm

※上述實測值是在本公司工廠內按照ISO230-2規定的試驗方法得出的數值。并非是保證精度的數值。


Thermo-Friendly Concept

通過獨創的構造設計與熱位移控制，實現驚異的加工精度的“Thermo-Friendly Concept”

不僅避免了繁瑣的尺寸補償和暖機運轉，而且對于長時間的連續運轉以及車間內溫度環境變化也能夠發揮優越的尺寸穩定性。



機床規格

項目MB-46VA〈VAE〉
MB-46VB〈VBE〉		MB-56VA
MB-56VB		MB-66VA
MB-66VB
行程X軸（滑鞍左/右）mm560〈762〉1,0501,500
Y軸（工作臺前/后）mm460560660
Z軸（主軸頭上/下）mm460660
工作臺上面至主軸端面mm150～610150～810
工作臺工作臺尺寸mm760×460〈1,000×460〉1,300×5601,530×660
地面至工作臺上面的距離mm800850
大承載重量kg500〈700〉9001,500
主軸主軸轉速min-18,000［15,000、20,000、25,000、35,000］（注1）
6,000［12,000］
主軸變速檔數
無級變速
主軸錐孔
7/24錐度 No.40［HSK-A63、HSK-F63］（注1）
7/24錐度 No.50
主軸軸承內徑mm?70［?70、?70、?60、?60］（注1）
?90［?90］
進給速度快速進給速度m/minX?Y : 40　Z : 32
切削進給速度mm/minX?Y?Z : 32,000
電機主軸電機kW11/7.5［22/18.5、30/22、15/11、15］（注1）
11/7.5［26/18.5］
進給軸電機kWX?Y?Z : 3.5X?Y?Z : 4.6
自動刀具交換裝置刀柄型式
MAS BT.40［HSK］
MAS BT.50
拉釘型式
MAS 2［－］
MAS 2
刀庫容量把20［32、48］MB-46VAE、MB-56VA、MB-66VA可配48把刀具
刀具大直徑（有鄰接刀具時）mm?90
?100
刀具大直徑（無鄰接刀具時）mm?125
?152
刀具大長度mm300400
刀具大重量kg88
1212［15］
刀具大質量矩N?m7.8（8kg×100mm）
15.3（12kg×130mm）15.3［19.1］（12［15］kg×130mm）
刀具選擇方式
隨機存儲
機床尺寸機床高度mm2,7463,295
占地面積mm1,976（※2,026）〈2,236〉×2,8102,546×3,1233,035×3,325
機床重量kg6,800〈7,100〉8,30011,200
7,000〈7,300〉8,50011,800

[ ]: 特殊規格
< >: E(伸縮)式
※MB-46VB
（注1）MB-66VA不可選擇35,000min-1 規格（VAC15kW、HSK-F63）
