機床規格

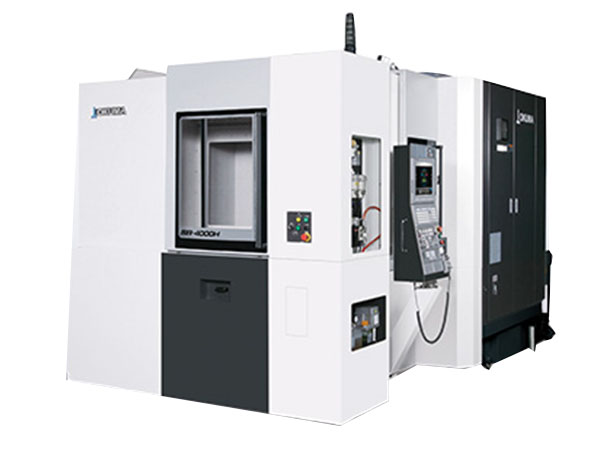

| 項目 | 單位 | MB-4000H | MB-8000H | MB-10000H | |
|---|---|---|---|---|---|
| 移動量 | X軸 （立柱左右/MB-10000H支架左右） | mm | 560 | 1,300 | 1,400 |
| Y軸（主軸頭上下） | mm | 560 | 1,100 | 1,250 | |
| Z軸（工作臺前后） | mm | 625 | 1,250 | ||
| 托盤上面至主軸中心的距離 | mm | 50～610 | 50～1,150 | -20～1,230 | |
| 托盤中心線至主軸端面的距離 | mm | 85～710 | 100～1,350 | ||
| 托盤 | 托盤面尺寸 | mm | 400×400 | 800×800 | 1,000×1,000 |
| 大裝載重量 | kg | 400 | 2,000［2,500］※1 | 2,000 | |
| 分度角度 | 度 | 0.001 | 1［0.001］ | ||
| 大裝載工件尺寸 | mm | ?600×900 | ?1,450×1,450 | ?1,400×1,450 | |
| 主軸 | 主軸轉速 | min-1 | 50～15,000 ［50～20,000］ | 50～6,000 ［12,000、6,000高扭矩］ | 50～6,000 ［50～12,000］ |
| 主軸錐孔 | 7/24錐度No.40 ［HSK-A63］ | 7/24錐度No.50 ［HSK-A100］ | |||
| 主軸軸承內徑 | mm | ?70 | ?100 | ||
| 進給速度 | 快速進給速度 | m/min | X?Y?Z：60 | X?Y?Z：50 | |
| 切削進給速度 | mm/min | 1～60,000 | 1～50,000 | ||
| 電機 | 主軸電機（10分/連續） | kW | 26/18.5［30/22］ | 30/22［37/26、45/37 （20分/連續）］ | 30/22［37/26］ |
| 進給軸電機 | kW | X：4.6、Y?Z：3.5 | X：5.1、Y：3.5×2、Z：5.1 | X?Y?Z：4.6×2 | |
| 工作臺分度電機 | kW | 3.0 | 4.6 | ||
| ATC | 刀柄型式 | MAS403 BT40［HSK-A63］ | MAS403 BT50［HSK-A100］ | ||
| 拉釘型式 | MAS 2型［-］ | ||||
| 刀具容納數 | 把 | 48［64、110～326］ | 40［60、81～285、320、400］ | 40［60、100～400］ | |
| 刀具大直徑（有鄰接刀具時） | mm | ?70 | ?140 | ||
| 刀具大直徑（無鄰接刀具時） | mm | ?150※2 | ?240［?315］※3 | ?240 | |
| 刀具大長度 | mm | 300［400］※3 | 600［800］※3、※4 | 600 | |
| 刀具大重量 | kg | 10 | 25［30］※3 | 25 | |
| 刀具選擇方式 | 隨機存儲 ［110把以上是固有地址方式］ | 隨機存儲 ［81把以上是固有地址方式］ | 隨機存儲 ［100把以上是固有地址方式］ | ||
| 機床尺寸 | 機床高度 | mm | 2,647 | 3,449 | 3,410 |
| 占地面積 長×寬 | mm | 2,420×4,700 | 3,960×7,505 | 4,545×6,465 | |
| 機床重量 | kg | 9,500 | 27,000 | 33,600 | |
| 數控裝置 | OSP-P300MA | ||||
［ ］：特殊規格
※1：選擇特殊規格時，則運轉時間變長。
※2：兩個刀套以外的大刀具尺寸為?110mm以下。
※3：選擇ATC大刀具特殊規格時，則刀庫門開關時間延長。
※4：大工件直徑有時會造成限制。
