機床規格

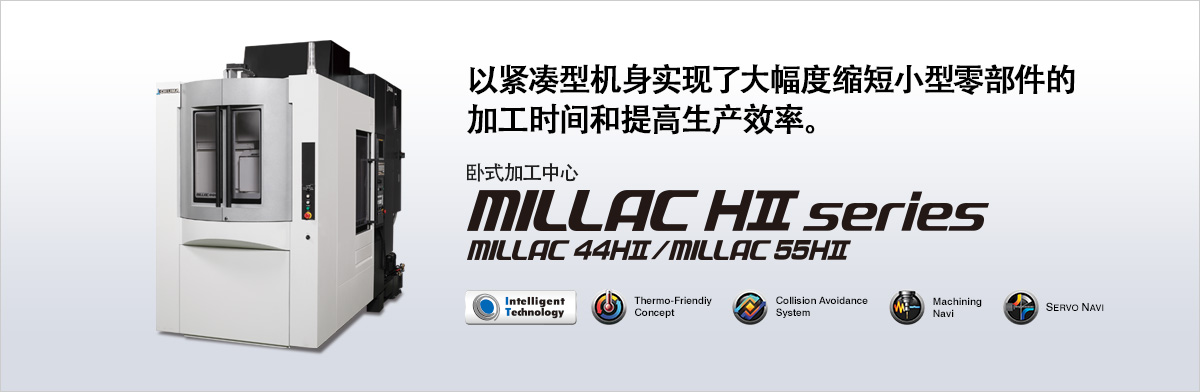

| 機種 | 單位 | MILLAC 44HⅡ | ||
|---|---|---|---|---|
| 規格 | 圓形工作臺規格 | 2面APC規格 | ||
| 行程 | Ｘ軸行程（工作臺左右） | mm | 410 | |
| Ｙ軸行程（主軸頭上下） | mm | 460 | 395 [460] * | |
| Ｚ軸行程（工作臺前后） | mm | 470 | ||
| 工作臺上面至主軸中心的距離 | mm | 55～515 | 0～395 [?65～395] * | |
| 工作臺中心線至主軸端面的距離 | mm | 100～570 | ||
| 工作臺(托板) | 作業面尺寸 | mm | ?320 | 320×320 |
| 地面至工作臺操作面的高度 | mm | 1,035 | 1,155 | |
| 分度角度 | 度 | 0.001（NC） | ||
| 大承載工件尺寸 | mm | ?400×500 | ||
| 大承載重量 | kg | 200 | 150 | |
| 主軸 | 主軸轉速 | min-1 | 120～12,000 | |
| 主軸錐孔 | 7/24錐度No.40 | |||
| 主軸軸承內徑 | mm | ?60 | ||
| 進給速度 | 快速進給速度 | m/min | X、Y、Z : 50 | |
| 快速進給速度 | min-1 | B : 44.4 | B : 40.0 | |
| 切削進給速度 | mm/min | X、Y、Z : 1～20,000 | ||
| 電機 | 主軸用電機 | kW | 15/11（25%ED/連續） | |
| 進給軸用電機 | kW | OSP : X 2.2、Y 4.5、Z 3.0 FANUC : X 2.5、Y 4.5、Z 2.7 | ||
| 工作臺驅動用電機 | kW | OSP B : 2.2 FANUC B : 2.5 | ||
| ATC | 刀柄型式 | MAS BT40 | ||
| 拉釘型式 | MAS 2 | |||
| 刀庫容量 | 把 | 10 [24] | ||
| 刀具大直徑（有鄰接） | mm | ?90 | ||
| 刀具大直徑（無鄰接刀具時） | mm | ?115 | ||
| 刀具大長度 | mm | 250 | ||
| 刀具大重量/刀具大質量力矩 | kg/N?m | 5/4.9 | ||
| 刀具選擇方式 | 隨機存儲 | |||
| 尺寸 | 機床高度 | mm | 2,725 | |
| 占地面積 寬×長 | mm | 1,350 × 2,842 | 1,350 × 3,490 | |
| 機床質量 | kg | 6,000 | 6,500 | |
| 數控裝置 | OSP-P300MA、FANUC 0i-MF | |||
* 帶自動刀具折損檢測裝置(特殊規格)的情況
[ ]: 特殊規格
| 機種 | 單位 | MILLAC 55HⅡ No.50<No.40> | ||
|---|---|---|---|---|
| 規格 | 圓形工作臺規格 | 2面APC規格 | ||
| 行程 | Ｘ軸行程（工作臺左右） | mm | 520 | |
| Ｙ軸行程（主軸頭上下） | mm | 600 | 450 | |
| Ｚ軸行程（工作臺前后） | mm | 740 | 520（+220APC用行程） | |
| 工作臺上面至主軸中心的距離 | mm | 50～650 | 50～500 | |
| 工作臺中心線至主軸端面的距離 | mm | 150～890 | 150～670 | |
| 工作臺(托板) | 作業面尺寸 | mm | ?500 | 400×400 |
| 地面至工作臺操作面的高度 | mm | 1,120 | 1,270 | |
| 分度角度 | 度 | 0.001（NC） | ||
| 最大承載工件尺寸 | mm | ?500×600 | ||
| 最大承載重量 | kg | 500 | 350 | |
| 主軸 | 主軸轉速 | min-1 | 60～8,000<120～12,000> | |
| 主軸錐孔 | 7/24錐度No.50<7/24錐度No.40> | |||
| 主軸軸承內徑 | mm | ?90<?60> | ||
| 進給速度 | 快速進給速度 | m/min | X、Y、Z : 40 | |
| 快速進給速度 | min-1 | B : 62.5 | ||
| 切削進給速度 | mm/min | X、Y、Z : 1～10,000 | ||
| 電機 | 主軸用電機 | kW | OSP : 18.5/11（15%ED/連續） FANUC : 18.5/11（40%ED/連續）<15/11（25%ED/連續）> | |
| 進給軸用電機 | kW | OSP : X、Y、Z : 3.5 FANUC : X 4.5, Y、Z : 5.5 | ||
| 工作臺驅動用電機 | kW | OSP B : 3.5 FANUC B : 4.0 | ||
| ATC | 刀柄型式 | MAS BT50<MAS BT40> | ||
| 拉釘型式 | MAS 2<MAS 2> | |||
| 刀庫容量 | 把 | 30［120］<24> | ||
| 刀具大直徑（有鄰接） | mm | ?120<?90> | ||
| 刀具大直徑（無鄰接刀具時） | mm | ?150<?115> | ||
| 刀具大長度 | mm | 350<250> | ||
| 刀具大重量/刀具大質量力矩 | kg/N?m | 15<5>/14.7<4.9> | ||
| 刀具選擇方式 | 固定編號<隨機存儲> | |||
| 尺寸 | 機床高度 | mm | 2,810<2,970> | |
| 占地面積 寬×長 | mm | 1,650 × 3,620 | 1,650 × 4,415 | |
| 機床質量 | kg | 8,000 | 8,700 | |
| 數控裝置 | OSP-P300MA、FANUC 0i-MF | |||
< >:主軸No.40規格
[ ]: 特殊規格
