雙刀架數控車床LU45Ⅱ

2020-07-03 10:17:08
次

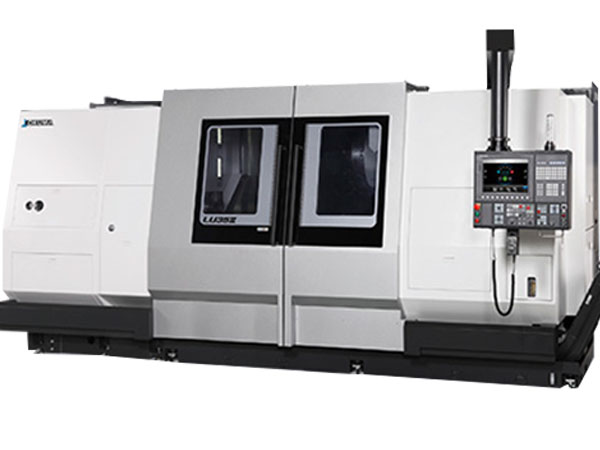

雙刀架數控車床LU45Ⅱ
詳細介紹：

機床規格

項目單位LU35ⅡLU35Ⅱ（M）
2ST×6002SC×8502SC×15002SC×20002ST×6002SC×8502SC×15002SC×2000
能力、容量床身上回轉直徑mm?740?690?740?690
刀架上回轉直徑mm?480
中心距mm-8501,5002,000-8501,5002,000
大加工直徑mm?550
大加工長度mm6009201,5702,0706009201,5702,070
大工件重量kg單側支撐：210［270］、雙側支撐：1,000
移動量X軸移動量mm上：380（275＋105）/ 下：250（180＋70）上：380（280＋100）/ 下：250（180＋70）
Z軸移動量mm上：920 / 下：875上：1,570 / 下：1,525上：2,070 / 下：2,025上：920 / 下：875上：1,570 / 下：1,525上：2,070 / 下：2,025
C軸移動量
-360°（0.001°單位）
主軸主軸轉速min-114～3,200［12～2,800］〈40～1,400〉
主軸變速檔數
自動4級（齒輪2級×電機繞組切換2級）〈無級〉
主軸端
JIS A2-8［JIS A2-11］〈JIS A2-15〉
主軸通孔直徑mm?90［?110］〈?180〉
主軸軸承內徑mm?130［?150］〈?220〉
刀架刀架型式
上：V12NC刀架 / 下：V10NC刀架上：復合V12NC刀架 / 下：VDI V10 NC刀架
刀具安裝把數
上：12把 / 下：10把上：L、M共用12把 / 下：10把
外圓刀柄尺寸mm25×25
內圓刀柄直徑mm?50
刀架分度時間sec.0.3（1轉位）非抬起式
旋轉刀具主軸動力刀具主軸轉速min-1-40～2,000
進給速度快速進給速度m/minX：15　Z：20X：15　Z：20　C：150min-1
尾架尾架套筒直徑mm-?120-?120
尾架套筒錐孔形式
-錐孔MT No.5-錐孔MT No.5
尾架套筒移動量mm-170-170
電機主軸用（30分/連續）kW30/22、37/30※1［30/22、37/30※1］〈37/30〉
旋轉刀具主軸用（30分/連續）kW-5.5/3.7
進給軸用kWXA：3.6、XB：3.0、ZA/ZB：4.2
切削液用kW側面排出：0.4×2、后面排出：0.4×1、0.8×1
機床尺寸機床高度※2mm2,5902,7452,5902,745
占地面積（含油箱）※2mm×mm4,535×2,8735,185×3,0435,935×3,0984,535×2,8735,185×3,0435,935×3,098
機床重量（含數控裝置）kg13,10013,70015,40016,60013,20013,80015,50016,700
數控裝置OSP-P300LA

[　] 內是大直徑主軸規格

〈　〉內是超大直徑主軸規格

※1 為提高功率配置

※2 切屑排出方向是側面的情況


項目單位LU45ⅡLU45Ⅱ（M）
2ST×7502SC×10002SC×20002SC×30002ST×7502SC×10002SC×20002SC×3000
能力、容量床身上回轉直徑mm?840?780?840?780
刀架上回轉直徑mm?555
中心距mm-1,0002,0003,000-1,0002,0003,000
大加工直徑mm?650
大加工長度mm7501,0002,0003,0007501,0002,0003,000
大工件重量(含卡盤)kg單側支撐：300［450］、雙側支撐：1,500
移動量X軸移動量mm上：440（330＋110）/ 下：305（230＋75）上：440（325＋115）/ 下：305（230＋75）
Z軸移動量mm上：1,090 / 下：1,025上：2,090 / 下：2,025上：3,090 / 下：3,025上：1,090 / 下：1,025上：2,090 / 下：2,025上：3,090 / 下：3,025
C軸移動量
-360°（0.001°單位）
主軸主軸轉速min-112～2,800［12～2,400］〈31～900〉
主軸變速檔數
自動4級（齒輪4級）〈無級〉
主軸端
JIS A2-11［JIS A2-11］〈JIS A2-20〉
主軸通孔直徑mm?110［?130］〈?260〉
主軸軸承內徑mm?150［?180］〈?320〉
刀架刀架型式
上：V12NC刀架 / 下：V10NC刀架上：復合V12NC刀架 / 下：VDI V10 NC刀架
刀具安裝把數
上：12把 / 下：10把上：L、M共用12把 / 下：10把
外圓刀柄尺寸mm32×32
內圓刀柄直徑mm?63
刀架分度時間sec.0.7（1轉位）抬起式
旋轉刀具主軸動力刀具主軸轉速min-1-M-VDI：40～2,000
進給速度快速進給速度m/minX：15　Z：20X：15　Z：20　C：100min-1
尾架尾架套筒直徑mm-?130-?130
尾架套筒錐孔形式
-錐孔MT No.5-錐孔MT No.5
尾架套筒移動量mm-170-170
電機主軸用（30分/連續）kW37/30、45/37※、55/45※［37/30、45/37※、55/45※］〈45/37〉
旋轉刀具主軸用（30分/連續）kW-7.5/5.5
進給軸用kWXA：3.6、XB：3.0、ZA/ZB：4.6
切削液用kW側面排出：0.4×2、后面排出：0.4×1、0.8×1
機床尺寸機床高度mm3,0422,8083,0422,808
占地面積（含油箱）mm×mm4,750×3,3386,060×3,3658,020×3,0434,750×3,3386,060×3,3658,020×3,043
機床重量（含數控裝置）kg17,00017,50023,00025,50017,50018,00023,50026,000
數控裝置OSP-P300LA

［　］內是大直徑主軸規格

〈　〉內是超大直徑主軸規格

※ 為提高功率配置
