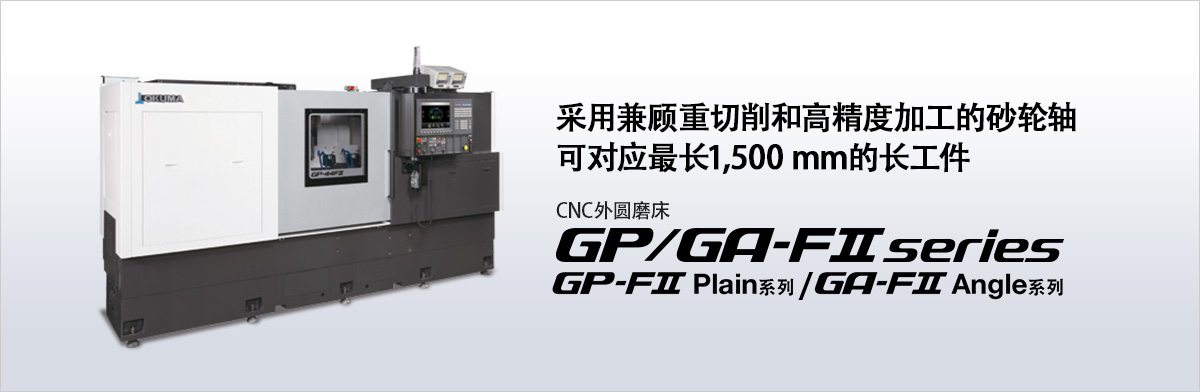

CNC外圓磨床GP/GA-34/44FⅡ

2020-07-06 15:35:02

次

詳細介紹：

機床規格

項目		單位	GP/GA-34FⅡ	GP/GA-44FⅡ	GP/GA-36FⅡ	GP/GA-47FⅡ
能力、容量	工作臺臺面跳動		mm	?330	?430	?330	?430
	磨削大直徑		mm	?300	?400	?300	?400
	磨削大重量	兩頂支撐	kg	150	150	300	300
	磨削大重量	裝卡	N?m	80	80	-	-
	兩頂支撐長度 ※1 ※2 長度方向	35	mm	350
		65	mm	650
		100	mm	1,000
		150	mm	1,500
砂輪軸	砂輪箱的體積　外徑×寬		mm	?455×75		?610×135 （整套200）	?760×160 （整套200）
	砂輪線速度		m/sec	45
	電機輸出		kW	7.5		15（特殊規格：22）
砂輪架（X軸）	最小設定單位		mm	?0.0001
	移動量		mm	295		370
	快速進給速度		m/min	?16
	電機輸出		kW	2.9
工作臺（Z軸）	最小設定單位		mm	0.0001
	旋轉調整角度		°（度）	±0.1
	移動量　長度方向	35	mm	550
		65	mm	850
		100	mm	1,200
		150	mm	1,850
	快速進給速度		m/min	16（GA-36FⅡ、GA-47FⅡ為12）
	電機輸出		kW	2.9
主軸臺（C軸）	錐孔			MT No.5
	轉速	固定	mm-1	600
	轉速	固定、活動	mm-1	600		-
	電機輸出		kW	3.5		3.6
尾架	錐孔			MT No.5
	自動行程		mm	70
	錐度手動調整量		mm	±?0.08
磨削液凈化裝置	水泵電機		kW	0.4
	分離器			磁力式80L/min		磁力式120L/min
	箱容量		L	200
機床重量	機床重量　長度方向	35	kg	6,300	6,600	6,600	7,100
		65	kg	7,000	7,300	7,300	7,800
		100	kg	7,700	8,000	8,000	8,500
		150	kg	8,700	9,000	9,000	9,500
數控裝置				OSP-P300GA

※1：GA-36FⅡ、GA-47FⅡ是砂輪寬度不超過75mm時的數值。當使用寬幅砂輪時，支撐長度將相應變短。

※2：如果選用特殊規格牽引式尾架，則支撐長度縮短50mm。
