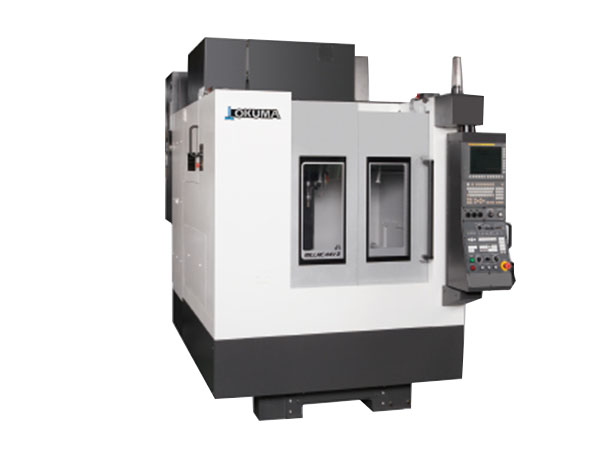

適合自動化生產線的機床
節省空間且寬大的加工區域
省空間機床
寬大的加工區域
高效率、高品位切削提高生產率
X、Y、Z軸 滑動面
各軸的導軌面為高剛性方形導軌滑動面，防振特性高，可實現高質量面加工。
維護方便，可長時間使用。
VAC內置電機主軸
主軸軸承由陶瓷角接觸軸承和滾柱軸承支撐，即使高速長時間的操作也可抑制發熱并保持低振動。
同時,采用了內置電機驅動，從低速到高速，一直保持安靜平滑的旋轉控制。
采用2面拘束主軸，實現高切削穩定性
縮短非切削、切削時間實現高生產效率
縮短切削時間
?主軸轉速 12,000min-1
?主軸功率 15/11kW（25%ED/連接）
?大扭矩 73.4N?m
?切削進給速度 X?Y?Z軸 大20,000mm/min
縮短非切削時間
?快速進給速度 X?Y?Z軸 50m/min
?快速進給加速度 1.0G
?主軸起動 1.0秒/10,000min-1
?ATC時間 T-T/C-C 0.9秒/3.1秒
?ATC刀庫分度 1.2秒（16把刀庫/半周）
機床規格
| 項目 | 單位 | MILLAC 44V Ⅱ | MILLAC 44V Ⅱ (2APC規格) | ||
|---|---|---|---|---|---|
| 行程 | X軸（工作臺左右） | mm | 560 | ||
| Y軸（工作臺前后） | mm | 410 | |||
| Z軸（主軸頭上下） | mm | 410 | |||
| 工作臺表面至主軸端面 | mm | 150～560 | 200～610 | ||
| 工作臺 | 主軸至立柱前面 | mm | 450 | ||
| 工作臺尺寸 | mm | 630 × 400 | （托板）400 × 400 | ||
| 地面至工作臺上表面的距離 | mm | 850 | （托板上面）1,000 | ||
| 大承載重量 | kg | 250 | 200 | ||
| 主軸 | 主軸轉速 | min-1 | 120～12,000［20,000］*1 | ||
| 主軸變速檔數 | 無級 | ||||
| 主軸錐孔 | 7/24錐孔 No. 40 | ||||
| 主軸軸承內徑 | mm | ?60 | |||
| 進給速度 | 快速進給速度 | m/min | X?Y?Z: 50 [30]*2 | ||
| 切削進給速度 | mm/min | X?Y?Z: 20,000 | |||
| 電機 | 主軸用電機 | kW | 15/11（25%ED/連續） | ||
| OSP | kW | [ 30/22（10分/連續）] *1 | |||
| FANUC | kW | [ 18.5/11（15%ED/連續）] *1 | |||
| 進給軸用電機 | OSP | kW | X: BL 2.2, Y: BL 3.0, Z: BL 5.5 | ||
| FANUC | kW | X: AC 2.5, Y: AC 2.7, Z: AC 4.5 | |||
| 自動刀具交換裝置 | 刀柄型式 | MAS BT40 | |||
| 拉釘型式 | MAS 2 | ||||
| 刀庫容量 | 把 | 16 [24] | |||
| 刀具大直徑 （有／無鄰接刀具時） | mm | ?90/?115 | |||
| 刀具大長度 | mm | 250 | |||
| 刀具大重量/刀具大質量力矩 | kg/N?m | 5/4.9 | |||
| 刀具選擇方式 | 隨機 | ||||
| APC | 托盤數 | — | 2 | ||
| APC時間 | sec | — | 5 | ||
| APC旋轉用伺服電機 | OSP | kW | — | 1.7 | |
| FANUC | kW | — | 1.2 | ||
| 機床尺寸 | 機床高度 | mm | 2,400 [2,620] *1 | 2,600 [2,820] *1 | |
| 占地面積 寬 × 長 | OSP | mm | 1,600 × 3,440 | 1,600 × 3,550 | |
| FANUC | mm | 1,600 × 3,320 | 1,600 × 3,550 | ||
| 機床重量 | kg | 4,500 | 5,000 | ||
| 數控裝置 | OSP-P300MA, FANUC 0i-MF [FANUC 31i-B] *2 | ||||
[ ] ： 特殊規格
*1：20,000min-1主軸
*2：模具規格時
