高速裝載搭配強力銑削加工，將加工時間縮至最短

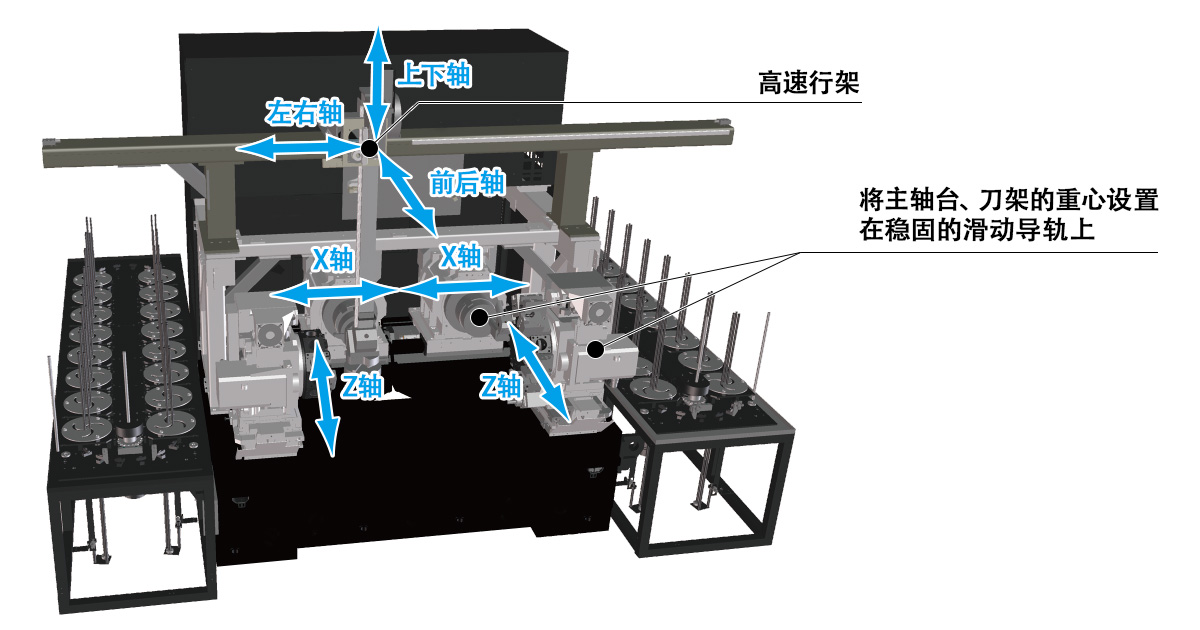

實現高速裝載和強力加工的機床構造

工件裝卸時間縮短至4秒，實現了自加工至工件搬運的生產節拍最小化。

此外，還將移動體（主軸臺、刀架）的重心設置在穩固的滑動導軌上。

采用最適合批量加工的機床構造，實現強勁且高精度的加工。

通過大幅強化主軸提高生產效率

采用內置式電機驅動的主軸，實現高速、高精度。

旋轉刀具主軸也升級到7.1kW的大功率，相比舊機型扭矩增大1.25倍，銑削加工能力升級至65cm3/min的2倍之多。支持銑削加工的工序集約。

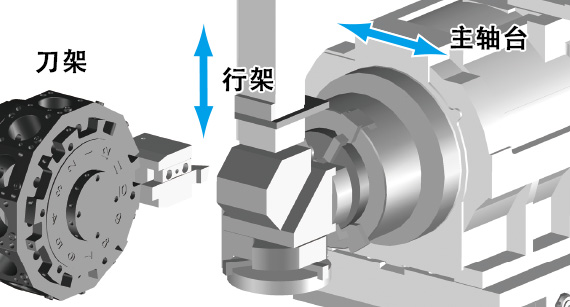

依靠高速行架，將生產節拍縮至最短

裝卸工件時，主軸臺移動至裝卸位置。任意刀架位置，行架可直接進入機床。

因手柄旋轉采用伺服驅動，以及所有動作的速度升級，使得4秒※完成工件裝卸成為現實。

※不包含上側防護門開關時間。

4秒裝卸時間屬于實測值，根據運轉條件有可能超出4秒。

長時間、高精度的穩定加工

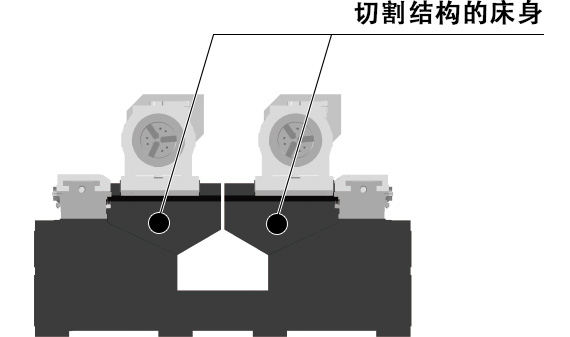

實現高質量加工的切割結構床身

床身的形狀采用切割結構。通過分割左右抑制切削時的振動傳遞。針對較高的表面粗糙度要求，可發揮作用。

?250mm最適合批量零件加工

支持?250mm工件的行架搬運，實現批量生產零件生產節拍最小化。

M規格加強了旋轉刀具的主軸能力，實現了更加豐富的工序集約。

末級齒輪

氣缸
